1600°C CVD高温真空管式炉 管径60mm
PT D60/300/16
一款通过CE认证的CVD高温真空管式炉，单温区，台式，非开合。广泛应用于真空或气氛环境下的热处理、CVD实验、以及半导体、纳米材料、碳纤维、石墨烯等新材料新工艺领域。
电话：
附件:
- 产品描述
- 技术参数
- 视频讲解
-
- 商品名称: 1600°C CVD高温真空管式炉 管径60mm
- 商品编号: PT D60/300/16
- 产品概述: 一款通过CE认证的CVD高温真空管式炉，单温区，台式，非开合。广泛应用于真空或气氛环境下的热处理、CVD实验、以及半导体、纳米材料、碳纤维、石墨烯等新材料新工艺领域。
<p>高纯氧化铝陶瓷刚玉管带密封快开法兰,硅钼棒加热</p> <p>配备单通道气体流量控制装置,流速可调</p> <p>真空系统配备真空泵,管路及阀门,真空度可达50Pa</p>
产品概述
PT D60/300/16 是一款通过CE认证的CVD高温真空管式炉，单温区，台式，非开合，适用于管径60mm，额定温度可达1600℃。双层碳钢外壳，具有良好的耐高温和耐腐蚀性。高铝陶瓷纤维炉膛，硅钼棒加热，温场均匀。加热区长度300mm。炉管采用高纯氧化铝陶瓷刚玉管，炉管两端配备密封快开法兰。气路系统配备单通道供气装置，流速可调。真空系统配备真空泵，管路及阀门，真空度可达50Pa。配备单路气体流量装置。采用出色的宇电PID温度控制系统，可编程30段，温度精度+/- 1 ℃。这款设备广泛应用于真空或气氛环境下的热处理、CVD实验、以及半导体、纳米材料、碳纤维、石墨烯等新材料，新工艺领域。
主要技术特点
- 温度可达1600℃
- 单温区，台式，非开合，CVD高温真空管式炉
- 双层碳钢风冷外壳，抗氧化耐腐蚀，表面温度低
- 高铝陶瓷纤维炉膛，炉壁间耦合紧密
- 高纯氧化铝陶瓷刚玉管，两端带密封快开法兰
- 加热元件采用U型新工艺硅钼棒，电阻稳定，温场均匀
- PID智能化30段可编程自动控温 (触摸屏可选）
- 配备单通道供气装置，流速可调
- B型热电偶，使用寿命长
- 配备真空系统， 真空度可达50Pa
- 超温报警、漏电保护
- CE标准
产品细节展示

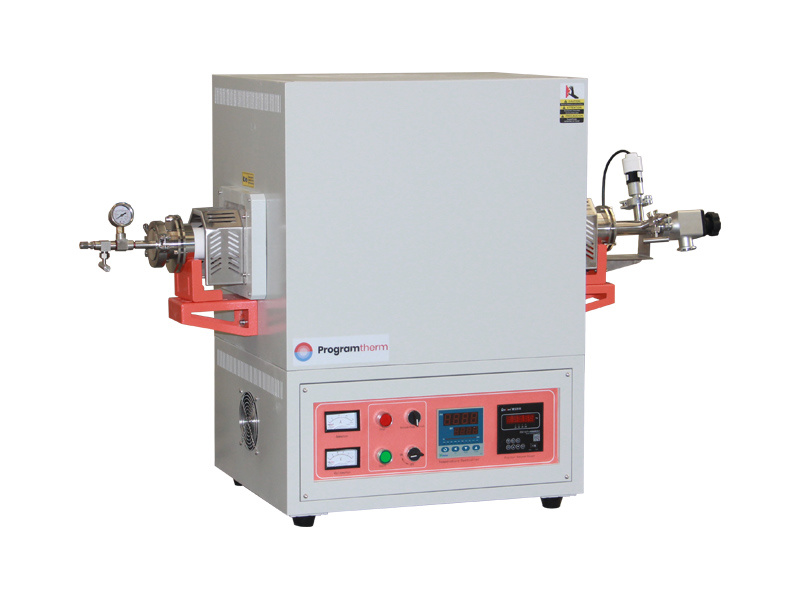

1600°C CVD高温真空管式炉
- PT D60/300/16 CVD高温真空管式炉主要由炉体，气路系统，真空系统，温控系统等四大部分组成。
- 炉体外壳表面经过酸洗磷化，环保静电粉末喷涂烤制，抗氧化耐腐蚀，内置冷却风扇，表面温度Rt+45℃。
- 外观精致，出口品质，ISO, CE认证
1600°C CVD高温真空管式炉
- 炉膛材料采用高铝陶瓷纤维，经雕刻机数控精雕而成，炉壁间耦合紧密。加热元件采用U型新工艺硅钼棒，温度可升至1700℃，环绕式对流加热，温场均匀。
- 加热区长度300mm, 可适配60mm炉管。炉管采用高纯氧化铝陶瓷刚玉管，耐温1600℃。
- 炉膛顶部中心位置开孔配备B型传感器。

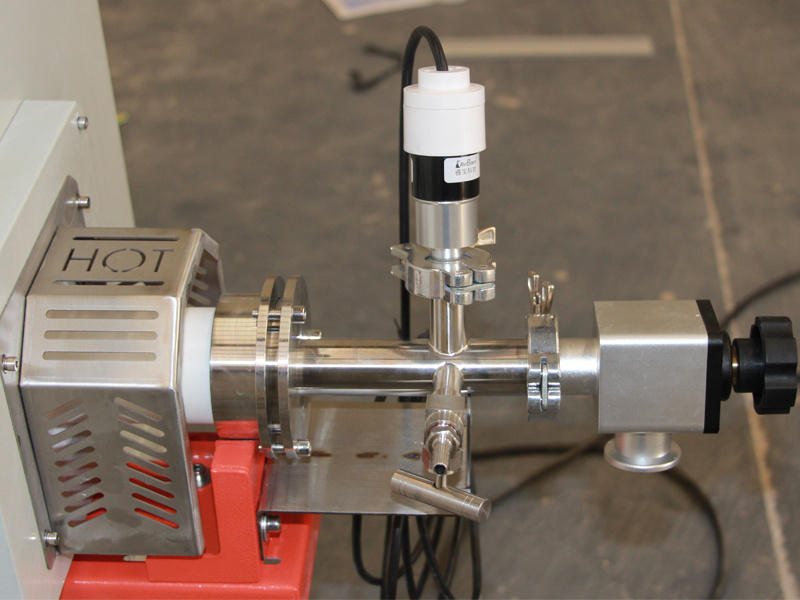

快开法兰，炉管支架，宝塔气嘴
- 炉管一端配备304不锈钢密封快开法兰，方便物料装卸
- 炉管另一端配备K25快开法兰通过波纹管与真空泵连接
- 真空数值可采用点控或区域控制，自动启停，真空度最高可达50Pa

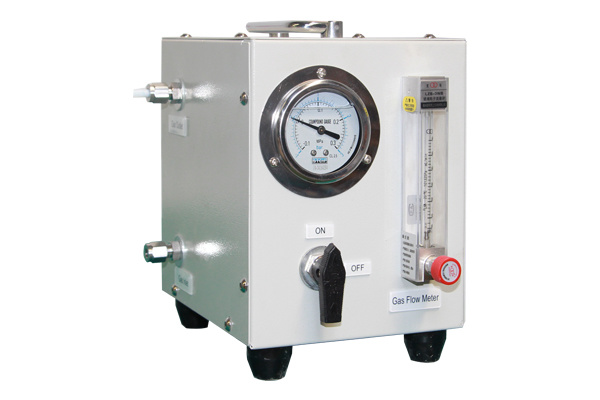

1600°C CVD高温真空管式炉，单通道供气装置
- 我公司生产的1200C-1700C实验室管式炉系列，均标配一个单通道供气装置，体积小不占空间。供气盒面板上预留进出气口，压力计，气路阀
- 双卡套接头；标配浮子流量计，流速60-600ml/min可调。
- 可充入气体种类：保护性气体N2，Ar；还原性气体氢气，CO, CH4 等
注：充入还原性气体时，需配置止回阀，单向阀，尾气处理系统等
1600°C CVD高温真空管式炉，真空系统
- 真空系统配备真空泵，管路及阀门
- 真空泵采用国内知名品牌VRD-8,，抽速2L/S，真空度可达50Pa
- 带高品质油雾过滤器，有效过滤油雾，避免油雾污染环境

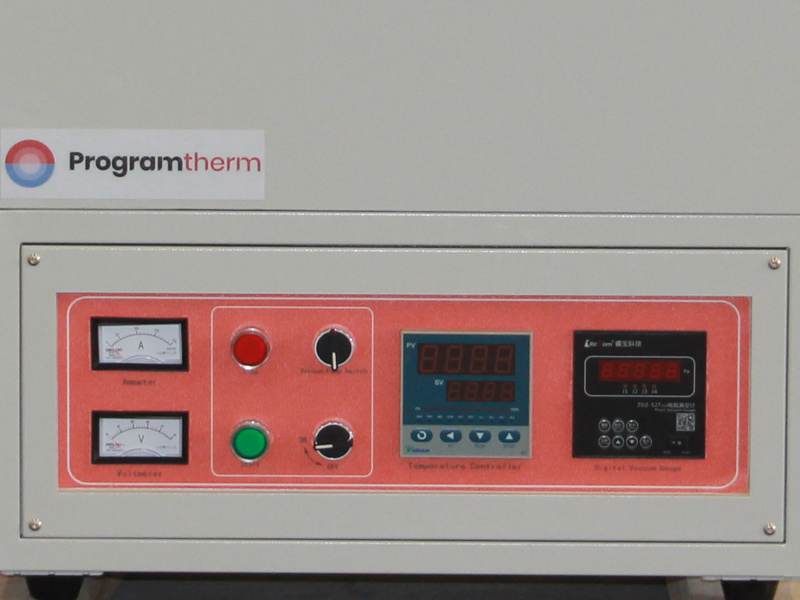

1600°C CVD高温真空管式炉，温度控制系统
- 控制面板与炉膛采用一体式设计，温控系统由电流表、电压表、温控仪表，按钮组成
- 采用宇电PID控制器，用户可根据需要设定30段加热程序，控温精度±1℃ （岛电，欧陆，触摸屏可选）
- 具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断；具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。
- 仪表具有温度自整定的功能
- 带有485 通讯接口（选配）
-
详细技术参数
型号 PT D60/300/16 构成 炉壳，炉膛，炉管法兰配件，气路系统，真空系统，温控系统 加热区长度 300mm /12″ 均匀温度区 130mm 炉管尺寸 外径60mm 炉管材质 高纯氧化铝陶瓷刚玉管 电源供应 5KW AC220V 50Hz 相数 单相电 工作温度 额定温度：1600℃
连续工作温度：1500℃温度均衡 +/- 5℃ 密封法兰 SS304密封快开法兰，K25快开法兰通过波纹管与真空泵连接 气氛性能 可通入H2, Ar, N2等 真空系统 真空度可达50Pa 气路系统 单通道浮子流量气体控制系统 （可选混气装置）
设有多个进气口和出气口
气体流量控制范围 60-600ml/min温控器 宇电PID控制器
自动调谐功能
可编程30段
温度精度+/- 1℃加热元件 硅钼棒 加热速率 额定加热速率：15℃/min
推荐加热速率：10℃/min热电偶类型 B型， 炉顶中心位置开孔 炉体材料 碳钢双层外壳，表面环保粉末静电喷涂，抗腐蚀 炉膛材料 高铝陶瓷纤维， 耐温1600°C 电器元件 施耐德制造商空气开关、交流接触器、SSR继电器等。 设备保护 超温报警、断偶，过流，漏电保护 标准 CE, ISO 质保 18个月超长质保，终身技术维护 标配清单 管式炉炉体，炉管，快开法兰，单通道气体控制装置，气管，管堵，炉钩，高温手套，安装工具，操作说明书 运输信息 重量：238 kgs
包装尺寸：W640xL1170xH980mm可选配 真空泵，陶瓷坩埚，CVD 混气装置，冷水机 售后服务 1. 消耗品如加热元件，炉管等不在保修范围内
2. 腐蚀性气体和酸性气体造成的损害不在保修范围内
3. 除外部因素或客户使用不当所导致的损坏承担运费，送货上门注意事项 1. 炉管内气压不可高于0.02MPa
2. 向炉管内通入气体时，气瓶上须安装减压阀
3. 通入还原性或易燃易爆气体前，需要先置换管内气体。置换气体可选择氮气。
4. 当使用温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态
5. 设备操作房间必须保持良好的通风
6. 样品加热且有气体持续充入时，若气压读数大于0.02MPa，须打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）尺寸比较
型号 PT D40/300/17 PT D60/300/17 PT D100/300/17 加热区长度 300mm 300mm 300mm 炉管尺寸 OD40xL900mm OD60xL900mm OD100xL900mm 功率 3 KW 5 KW 5 KW 外形尺寸(LxWxH) 1130x600x960mm 1170x640x980mm 1190x660x980mm 重量 185 KGS 238 KGS 276 KGS -
关键词：
高温管式炉
单温区管式炉
1600℃管式炉
CVD管式炉
真空管式炉
资质荣誉

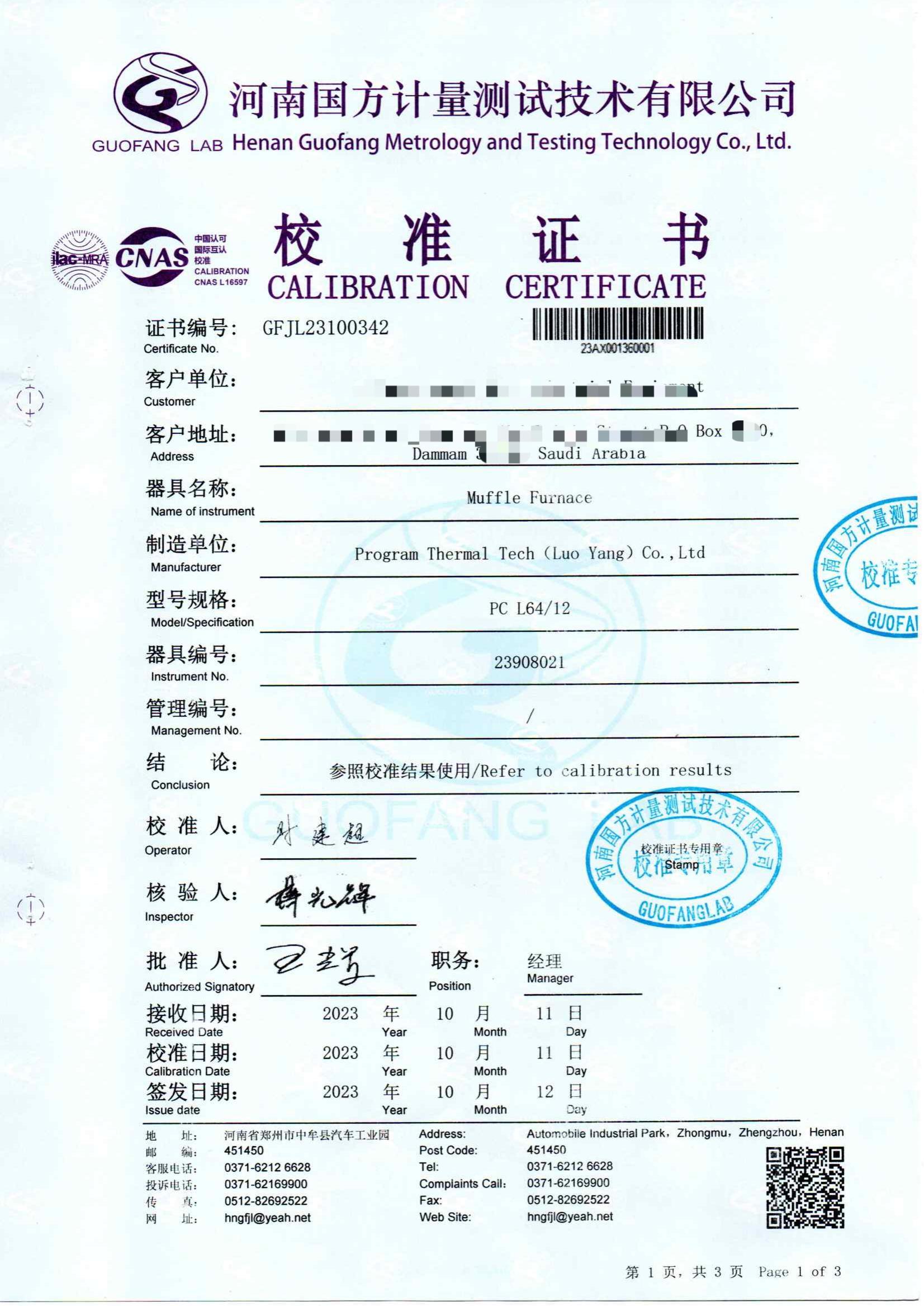

校准证书

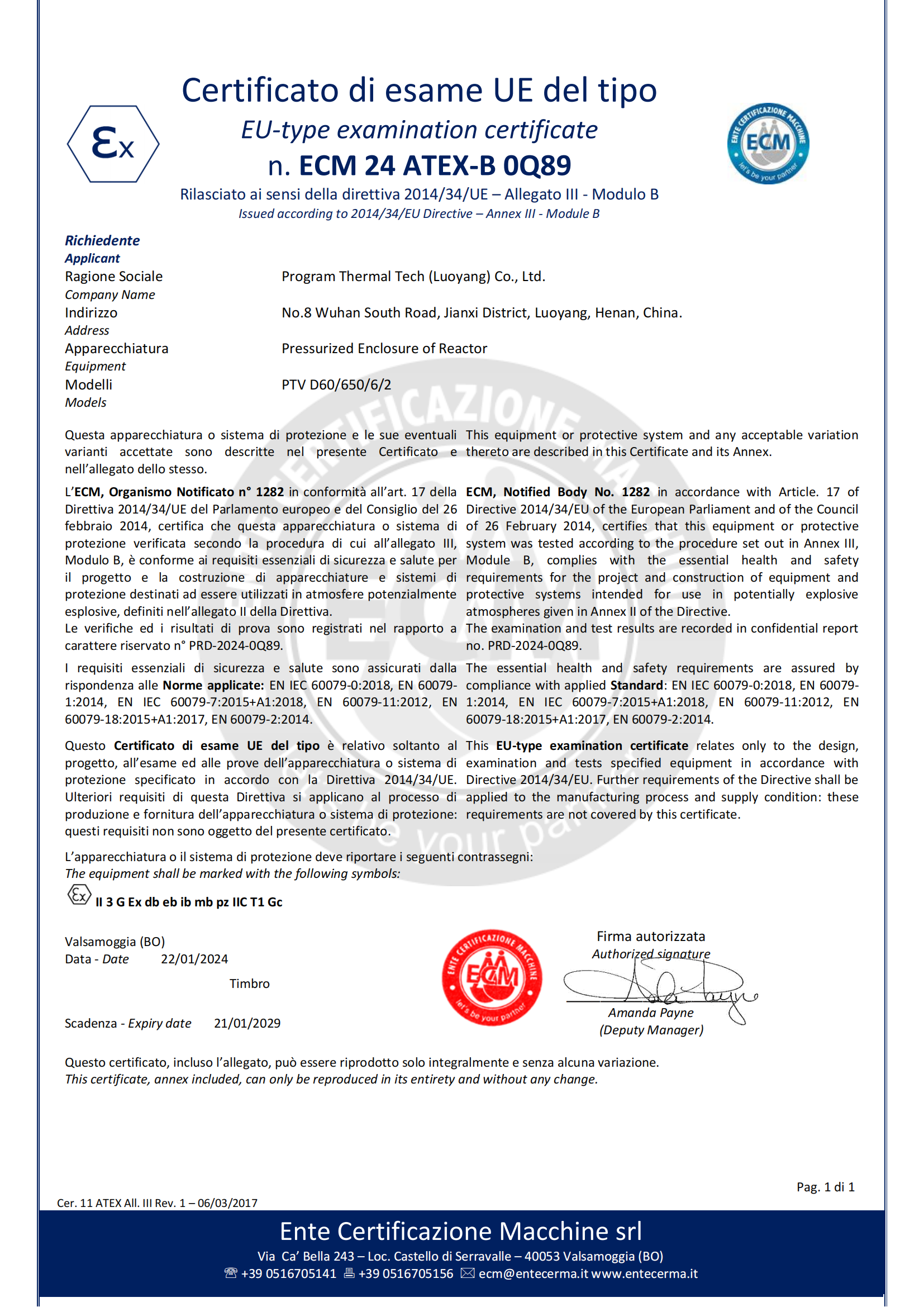

ATEX CE
CE认证

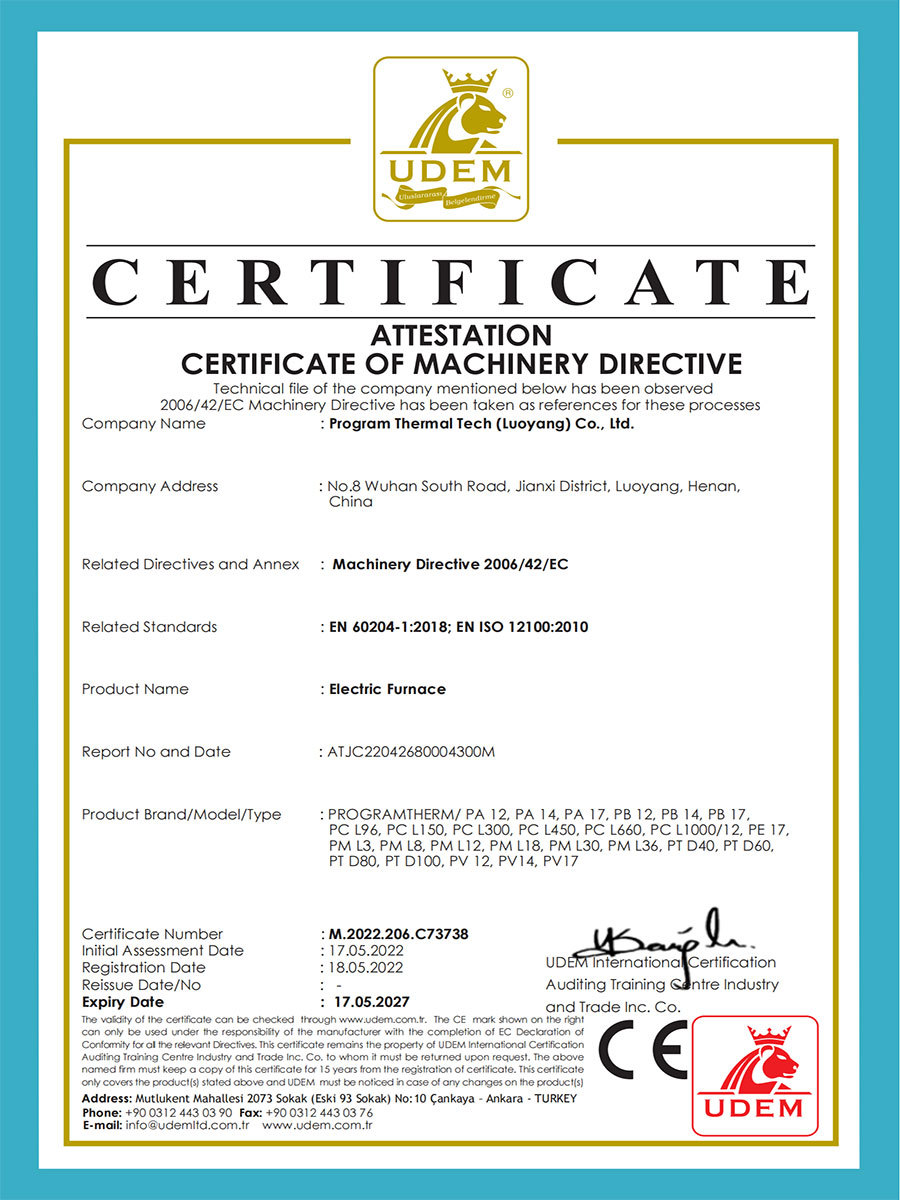

UDEM CE

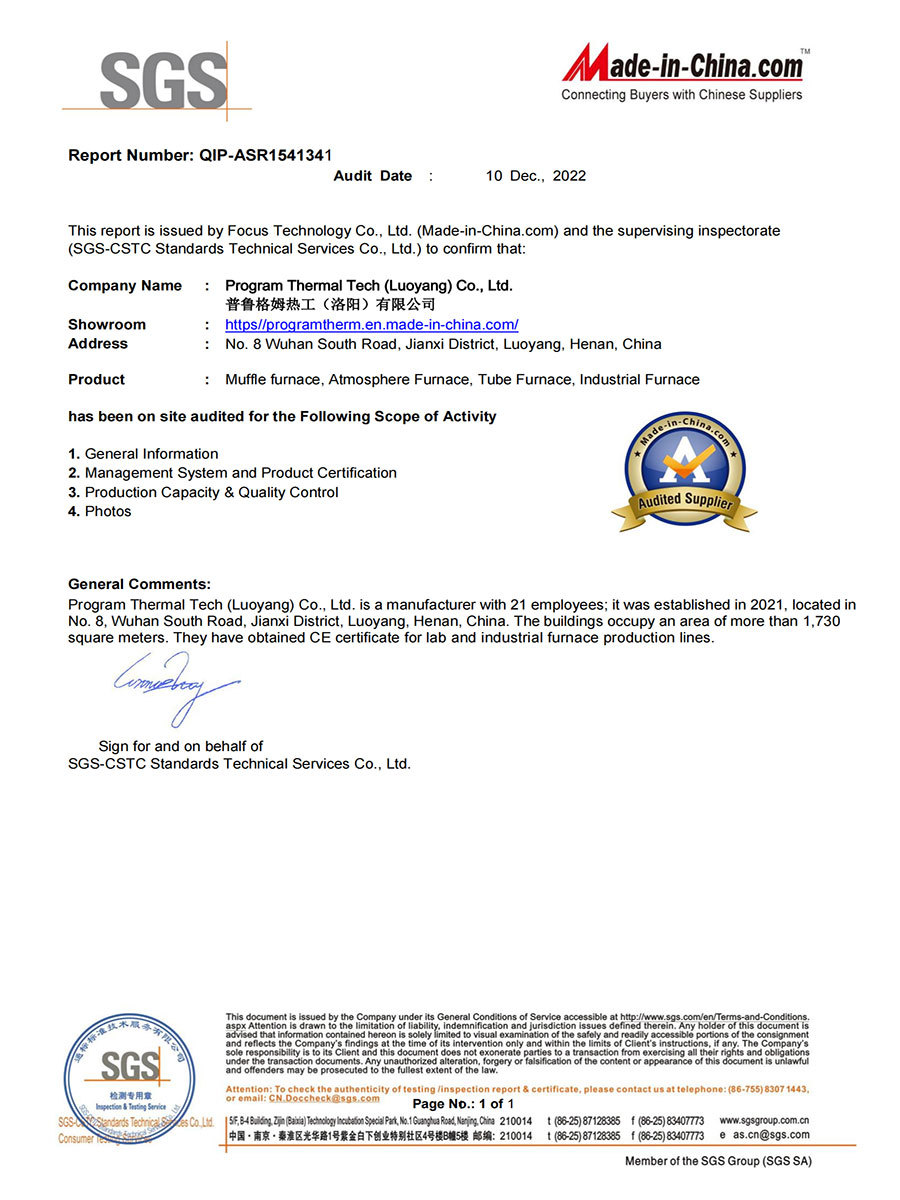

SGS认证
常见问题
Q
A
A
A
Q
A
A
A
强大的工程师团队根据您的技术要求免费定制
快速交货：7-25个工作日
特别折扣：大学或研究机构可根据合同金额申请特别折扣
优质的售后服务：免费替换损坏的零配件，包括送货上门的快递费用； 当地经销商维护； 7/24小时在线
OEM/ODM 可接受
证书：CE, ISO
相关产品
1700℃旋转管式炉,合理的双层碳钢外壳结构,1800#高铝纤维板,宇电PID控制器。单个加热区，长度为300mm，转速1-8rpm可变。适用于在高温下连续流动的颗粒物料热处理工艺。
氧化铝陶瓷炉管带不锈钢密封法兰，硅钼棒加热
有多个进气口和出气口，可控制气氛
电机驱动转速为1-8转/分

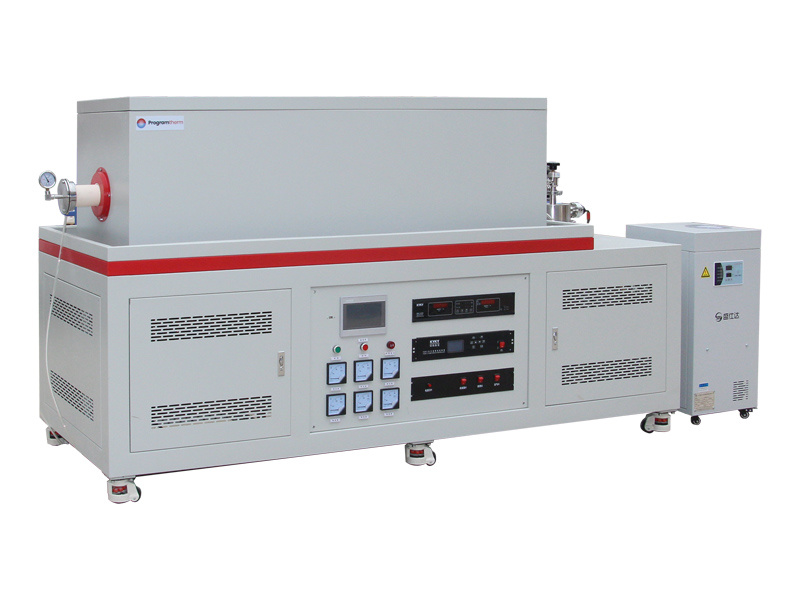

三温区CVD管式炉,优质新工艺硅钼棒加热,温度可达1700°C。配备真空泵和气体混合装置,宇电PID温度控制系统。主要用于真空和大气保护烧结、真空薄膜涂布、CVD实验、稀土制备、晶体退火等和金属热处理的物理元件测试。
