1700℃ 高温高真空三温区CVD管式炉
PTC D80/1500/17/3
三温区CVD管式炉,优质新工艺硅钼棒加热,温度可达1700°C。配备真空泵和气体混合装置,宇电PID温度控制系统。主要用于真空和大气保护烧结、真空薄膜涂布、CVD实验、稀土制备、晶体退火等和金属热处理的物理元件测试。
电话：
附件:
- 产品描述
- 技术参数
- 视频讲解
-
- 商品名称: 1700℃ 高温高真空三温区CVD管式炉
- 商品编号: PTC D80/1500/17/3
- 产品概述: 三温区CVD管式炉,优质新工艺硅钼棒加热,温度可达1700°C。配备真空泵和气体混合装置,宇电PID温度控制系统。主要用于真空和大气保护烧结、真空薄膜涂布、CVD实验、稀土制备、晶体退火等和金属热处理的物理元件测试。
<p>氧化铝陶瓷炉管带不锈钢水冷法兰，硅钼棒加热</p> <p>SS304水冷密封法兰，带针阀和仪表</p> <p>配备真空泵，气体混合装置，多通道供气系统，水冷系统</p>
产品概述
PT D80/1500/17是一款三温区CVD高温高真空管式炉。由优质新工艺硅钼棒加热，温度可达1700°C（高真空下为1500℃）。配备真空泵和气体混合装置。采用基于微处理器的自调谐宇电PID温度控制系统，控温精度+/-℃，无过冲，具有出色的隔热效果和温度均匀性。分子真空泵的真空度可达10E-5torr。炉管采用外径80mm的氧化铝管，氧化铝含量为99.6%，具有良好的耐高温性和耐腐蚀性。真空法兰采用一对SS304水冷密封法兰，带针阀和仪表，允许在真空或气流条件下加热样品。有多个进气口和出气口，可控制气氛。CVD管式炉主要用于真空和大气保护烧结、真空薄膜涂布、CVD实验和稀土制备、电子照明、晶体退火、生物陶瓷、电子陶瓷、特殊合金、磁性材料、精密铸造和金属热处理的物理元件测试，是实验室日常使用的理想工具。同时适用于矿物检测，珠宝，如珍贵宝石（气氛N2, Co2 ,Ar, O2, H2更多）。
主要技术特点
- 温度可达1700℃
- 水平式、高真空度管式炉
- 双层壳体结构、热量损失小
- 真空度可达 10E-5 torr，配备分子真空泵和气体混合装置
- 多通道气体进出口
- 优质氧化铝炉管，均匀受热，温场均匀
- 炉体两端采用SS304密封水冷法兰，耐高温，耐腐蚀
- 配备水冷系统
- B型热电偶，使用寿命长
- 加热元件为硅钼棒，提供俱佳温度均匀性
- 智能化30段可编程自动控温，控温精度±1°C
- 断偶、超温报警、漏电保护
- ISO, CE标准
产品细节展示

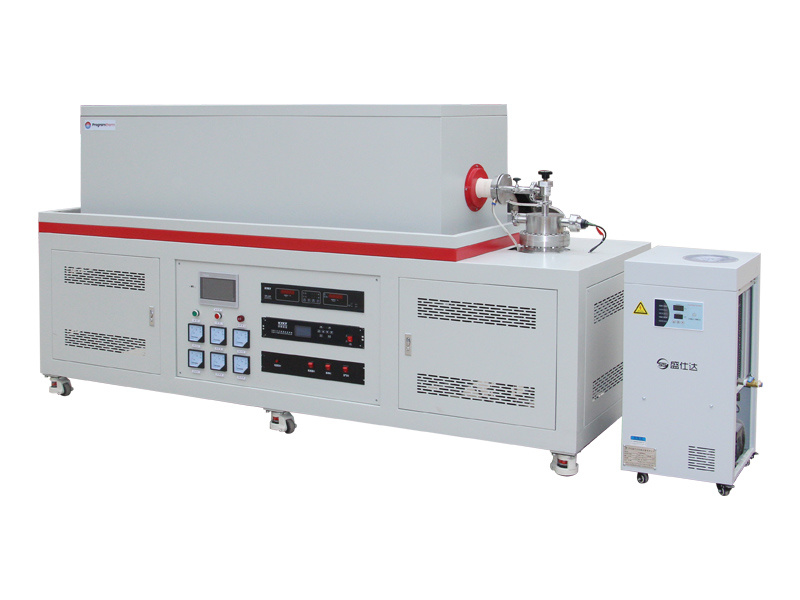

1700°C 三温区高温高真空管式炉连接气路及水冷装置
- PT D80/1500/17高温管式炉主要由炉体，炉管，法兰密封配件，供气系统，水冷系统，真空系统和温控系统等七大部分组成。
- 炉体外壳表面经过酸洗磷化，环保静电粉末喷涂烤制，抗氧化耐腐蚀，表面温度Rt+45℃。
- 外观精致，出口品质，ISO, CE认证
1700°C CVD高温高真空三温区管式炉炉膛剖面图
- 炉膛材料采用高铝陶瓷纤维，经数控雕刻机精雕而成，炉壁间耦合紧密。加热元件采用U型新工艺硅钼棒，温度可升至1700℃，双面对流加热，温场均匀。
- 加热区长度1500mm, 可适配40-80mm炉管。炉管采用氧化铝含量为99.5%的陶瓷管，耐温1700℃，炉管内部加热区临界处配备陶瓷管堵，可有效防止热量外溢，降低热损。
- 炉膛顶部中心位置开孔配备B型传感器。
水冷法兰，宝塔气嘴，分子真空泵
- 炉管两端配备304不锈钢密封水冷法兰，可有效降低炉管两端表面温度，并防止法兰内部氟胶密封圈高温下熔化
- 进出气口采用G1/4英寸的宝塔气嘴，可接外径8mm的聚四氟乙烯管
- 通过KF25连接法兰接口与分子真空泵，真空度可达10*-5mbar
1700°C系列高温管式炉升降温曲线参考
- 具备30段曲线升温功能，多段温度程序控制灵活。升温曲线呈现出一种均匀且稳定的温度上升态势，升温、保温、降温速度均匀，曲线平缓。平稳的升温曲线意味着设备运行的稳定性和安全性得到了有效保障
- 炉膛保温效果良好，自然降温，可分段控制
- 可选配触摸屏，升降温曲线实时展示在屏幕上，可下载上传等。
-
详细技术参数
型号 PTC D80/1500/17/3 构成 炉壳，炉膛，炉管，真空系统，气氛控制系统，气体反应室，温控系统，冷水循环，安全保护装置 加热区长度 三温区，1500mm 均匀温度区 700mm 炉管尺寸 外径：80mm，内径70mm，长度：2300mm 炉管材质 氧化铝管（含量99.6%） 电源供应 25KW AC380-415V 50/60Hz 相数 三相电 工作温度 额定温度：1700℃
连续工作温度：1600℃温度均衡 +/- 5℃ 密封法兰 SS304水冷密封法兰 管堵 氧化铝堵塞4个，防止加热过程中，炉膛中心热量外溢，有效降低热损 气氛性能 可通入H2, Ar, N2等
气体压力≤70000Pa真空系统 真空度可达 10E-5torr，带分子泵 气路系统 三通道质子流量气体控制系统 （可选收到混气装置）
设有多个进气口和出气口
气体流量控制范围 0-500sccm温控器 宇电PID控制器
自动调谐功能
可编程30段
温度精度+/- 1℃加热元件 硅钼棒 加热速率 额定加热速率：10℃/min
推荐加热速率：1-8℃/min热电偶类型 B型 炉体材料 碳钢双层外壳 炉膛材料 1800#高铝纤维板 电器元件 施耐德制造商空气开关、交流接触器、SSR继电器等。 设备保护 超温报警、漏电保护、过温保护 标准 CE, ISO 质保 18个月超长质保，终身技术维护 标配清单 炉体，炉管及法兰，3路气体控制系统，分子真空泵，冷水机，高温手套，设备说明书 运输信息 重量：600kgs
包装尺寸：W800xL2650xH1560mm可选配 气体探测系统 售后服务 1. 消耗品如加热元件，炉管等不在保修范围内
2. 腐蚀性气体和酸性气体造成的损害不在保修范围内
3. 除外部因素或客户使用不当所导致的损坏承担运费，送货上门注意事项 1. 炉管内气压不可高于0.02MPa
2. 向炉管内通入气体时，气瓶上须安装减压阀
3. 通入还原性或易燃易爆气体前，需要先置换管内气体。置换气体可选择氮气。
4. 当使用温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态
5. 设备操作房间必须保持良好的通风
6. 样品加热且有气体持续充入时，若气压读数大于0.02MPa，须打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）尺寸比较
型号 PT D40/300/17 PT D60/300/17 PT D80/300/17 加热区长度 300mm 300mm 300mm 炉管尺寸 OD40xL900mm OD60xL900mm OD80xL900mm 功率 3 KW 4 KW 5 KW 重量 185 KGS 238 KGS 276 KGS
