1400°C 立式氢气管式炉
PTV D40/300/14
立式分体式氢气管式炉，配备气体置换PLC自动控制系统，双通道进出气口，氧化铝管，不锈钢真空密封法兰，压力表及针阀，流量计，止回阀，氢气探测，尾气燃烧装置等。
电话：
附件:
- 产品描述
- 技术参数
- 视频讲解
-
- 商品名称: 1400°C 立式氢气管式炉
- 商品编号: PTV D40/300/14
- 产品概述: 立式分体式氢气管式炉，配备气体置换PLC自动控制系统，双通道进出气口，氧化铝管，不锈钢真空密封法兰，压力表及针阀，流量计，止回阀，氢气探测，尾气燃烧装置等。
<p>单区，立式分体式，独立控制柜，制氢管式炉</p> <p>氧化铝陶瓷炉管带不锈钢密封法兰，碳棒加热</p> <p>PLC控制多通道供气系统和尾气点火装置</p>
产品概述
PTV D40/300/14是一款定制化的立式、分体式氢气管式炉。该款炉型主要包含：炉体，炉管及配件，温控系统，气路系统，尾气燃烧系统等。炉壳采用双层碳钢外壳，耐高温和耐腐蚀。温控系统采用岛电PID控制器，可编程32段，控温精度高。氢气管式炉配备氢气前端安全装置止回阀和尾端PLC控制的自动点火装置。炉膛采用外径40mm的氧化铝管和一对带针阀和仪表的不锈钢真空密封法兰，允许在真空或气氛条件下加热样品。真空级法兰密封，结合我司标准真空、混气系统，可抽真空、通气氛。炉膛采用1600#高氧化铝纤维材料，保温性能好，能快速升降温.该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点。这款立式氢气管式炉外形美观大方，结构设计合理，使用方便，安全可靠，提供快速加热和淬火，以及在真空或气氛保护下加热样品的能力，氢气管式炉主要设计用于在实验室和工业中对氢气气氛下的样品试验。
主要技术特点
- 温度可达1400°C
- 单区，立式分体式，独立控制柜，氢气气氛，制氢管式炉
- 配备PLC全自动气体置换及氢气点火程序
- S型热电偶
- 加热元件为硅碳棒，升温快，抗氧化性能好，经久耐用
- 配备阀门和压力表，炉体两端采用密封法兰，耐高温，耐腐蚀
- 炉管材质为优质氧化铝陶瓷管，均匀受热
- 真空度可达 10E-3 torr，多个气体入口和出口
- 结构紧凑、节约空间
- 智能化32段可编程自动控温
- 开门断电、超温报警、漏电保护
- CE标准
产品细节展示

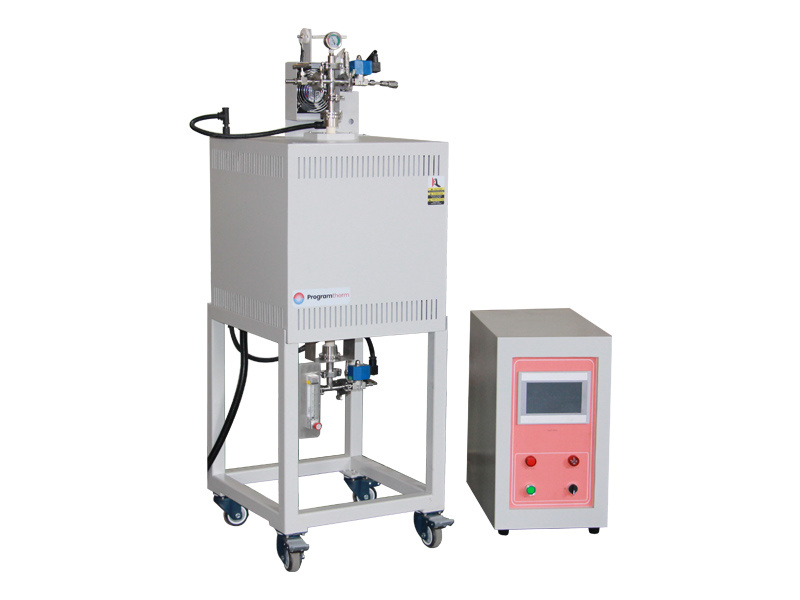

1400°C 单温区立式氢气管式炉整体展示
- 该款1400°C 立式氢气管式炉主要由炉体，炉管，法兰密封配件，气路系统， 氢气燃烧系统，PLC温控系统和移动支架等七个部分组成。炉体与温控系统分体式设计。炉体放置在一个可移动的支架上。
- 炉体外壳表面经过酸洗磷化，然后环保静电粉末喷涂烤制，抗氧化耐腐蚀，内置冷却风扇，表面温度Rt+45℃。
- 外观精致，出口品质，ISO, CE认证
1400°C 立式氢气管式炉PLC控制系统
-
该款管式炉配备全自动PLC控制系统，7英寸触摸屏。集温控，气路，氢气点火系统于一体，控制精确。
-
全自动置换气体，出气口氢气探测，自动点火。
-
配置远程控制模块，客户操作过程中出现有技术问题，我方可远程电脑连接控制，协助快速解决。

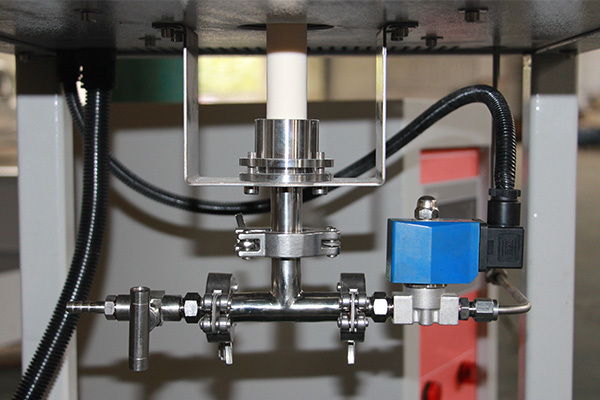

双通道气路系统
- 炉管两端配备304不锈钢密封法兰配件，KF25接口，采用耐高温氟胶密封圈密封，耐温性高于一般硅胶密封圈
- 配备电磁阀，自动进气，进出气口采用G1/4英寸的宝塔气嘴，可接外径8mm的聚四氟乙烯管， 配合分子泵真空度可达10*-5torr
- 炉管两端配备法兰支架，炉管运行安全稳定
氢气点火装置
- 炉体上方配备氢气点火装置，还原性气体在出气口处燃烧。
- 当热电偶探测到温度低于设置值时（设置为200-300度）时，会重新点火，30秒内无法点燃会发出报警，并同时充入氮气保护，安全可靠。
- 双卡套接头，可接外径6mm的不锈钢管；标配浮子流量计，流速60-600ml/min可调 （质量流量计可选配）。
- 可充入气体种类：保护性气体N2，Ar；还原性气体氢气，CO, CH4 等
注：充入还原性气体时，需配置止回阀，单向阀，尾气处理系统等
-
详细技术参数
型号 PTV D40/300/14 构成 炉壳，陶瓷纤维炉膛，氧化铝管，法兰配件，PLC气路系统和点火系统，独立温控系统，炉体移动支架等 加热区长度 300mm /12” 均匀温度区 130mm 炉管尺寸 外径：40mm， 内径32mm, 长度800mm 炉管材质 99.6%氧化铝含量的陶瓷管 电源供应 2.5KW AC208-240V 50/60Hz 相数 单相电 工作温度 额定温度 1400℃；连续工作温度 1300℃ 密封法兰 SS304密封法兰 气氛性能 可通入H2, Ar, N2等
气体压力≤70000Pa真空系统 真空度可达 10E-3torr，带分子泵 气路系统 双通道浮子流量气体控制系统 （可选混气装置）
设有多个进气口和出气口
气体流量60-600ml/min温控器 岛电PID控制器
自动调谐功能
可编程 32 段
温度精度 +/- 1℃加热元件 硅碳棒 加热速率 额定加热速率：25℃/min
推荐加热速率：15℃/min热电偶类型 S型 炉体材料 碳钢双层外壳 炉膛材料 1600#高铝纤维板 电器元件 施耐德制造商空气开关、交流接触器、SSR继电器等。 设备保护 超温报警、断偶，漏电保护，气路安全阀 标准 CE, ISO 质保 18个月超长质保，终身技术维护 标配清单 管式炉炉体及移动支架，炉管，密封法兰，双通道气体控制装置，气管，高温手套，操作说明书 运输信息 重量：75kgs
包装尺寸：W890xL540xH1190mm可选配 气体探测系统PLC，真空泵，氧化铝坩埚，CVD 混气装置，冷水机 售后服务 1. 消耗品如加热元件，炉管等不在保修范围内
2. 腐蚀性气体和酸性气体造成的损害不在保修范围内
3. 除外部因素或客户使用不当所导致的损坏承担运费，送货上门注意事项 1. 炉管内气压不可高于0.02MPa
2. 向炉管内通入气体时，气瓶上须安装减压阀
3. 通入还原性或易燃易爆气体前，需要先置换管内气体。置换气体可选择氮气。
4. 当使用温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态
5. 设备操作房间必须保持良好的通风
6. 样品加热且有气体持续充入时，若气压读数大于0.02MPa，须打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）尺寸比较
型号 PTV D25/200/14 PTV D60/300/14 PTV D100/300/14 加热区长度 200mm 300mm 300mm 炉管尺寸 OD25xL700mm OD60xL1000mm OD100xL800mm 功率 1.5 KW 2.8 KW 3.0 KW 窑炉尺寸(LxWxH) 830x450x1620mm 850x470x1620mm 870x490x1620mm 重量 60 KGS 95 KGS 102 KGS
