1700°C 单温区高温管式炉 管径80mm
PT D80/300/17
单温区高温实验室管式炉，陶瓷纤维炉膛，硅钼棒加热，采用外径80mm的氧化铝管带快开真空法兰，配备单路气体流量装置，可使用于真空或气氛条件下的样品热处理。
电话：
附件:
- 产品描述
- 技术参数
- 视频讲解
-
- 商品名称: 1700°C 单温区高温管式炉 管径80mm
- 商品编号: PT D80/300/17
- 产品概述: 单温区高温实验室管式炉，陶瓷纤维炉膛，硅钼棒加热，采用外径80mm的氧化铝管带快开真空法兰，配备单路气体流量装置，可使用于真空或气氛条件下的样品热处理。
<p>氧化铝陶瓷炉管带不锈钢密封法兰，硅钼棒加热</p> <p>配备单通道气体流量控制装置，混气系统可选</p> <p>管两端底部设计有可调支架，炉管上方有保护罩</p>
产品概述
PT D80/300/17是一款单温区高温管式炉，由优质新工艺硅钼棒加热，温度可达1700°C（高真空下为1500℃）。配备单路气体流量装置。采用出色的基于微处理器的自调谐宇电PID温度控制系统，温度精度+/- 1 ℃，温度均匀性良好。炉管采用外径80mm的氧化铝陶瓷管，氧化铝含量99.6%，耐高温和耐腐蚀性良好。SS304密封快开法兰带针阀和机械压力表，允许在真空或气氛保护条件下加热样品。有多路进，出气口，气体流量可控。1700℃高温管式炉主要用于真空或气氛保护下的烧结、真空薄膜涂布、CVD实验和稀土制备、电子照明、晶体退火、生物陶瓷、电子陶瓷、特殊合金、磁性材料、精密铸造和金属热处理的物理元件测试，是实验室日常使用的理想工具，同时适用于生产铁矿石粉，加热排胶，电缆，光纤，矿物检测，珠宝，如珍贵宝石（气氛N2, Co2 ,Ar, O2, H2更多）。
主要技术特点
- 温度可达1700℃
- 单温区，高温实验室管式炉
- 双层碳钢风冷外壳，热损小；表面经酸洗磷化，静电环保粉末喷涂，抗腐蚀
- 炉膛采用1800#高铝纤维板，数控精雕细刻，具有良好的耐高温性和耐腐蚀性
- 可配备分子泵，真空度可达10E-3 torr
- 配备单通道气体流量控制装置，可冲入氩气，氮气，一氧化碳，氢气等 （混气系统可选）
- 炉管采用氧化铝含量为99.5%以上的优质耐用氧化铝炉管，尺寸公差±1mm
- 炉管两端底部设计有可调支架，炉管上方有保护罩，防烫伤
- B型热电偶，使用寿命长
- 加热元件采用U型新工艺硅钼棒，电阻稳定，热量释放均匀
- 采用SS304密封快开法兰，密封性能好，装卸料方便快捷
- PID智能化30段可编程自动控温 (触摸屏可选）
- 超温报警、漏电保护
- CE标准
产品细节展示

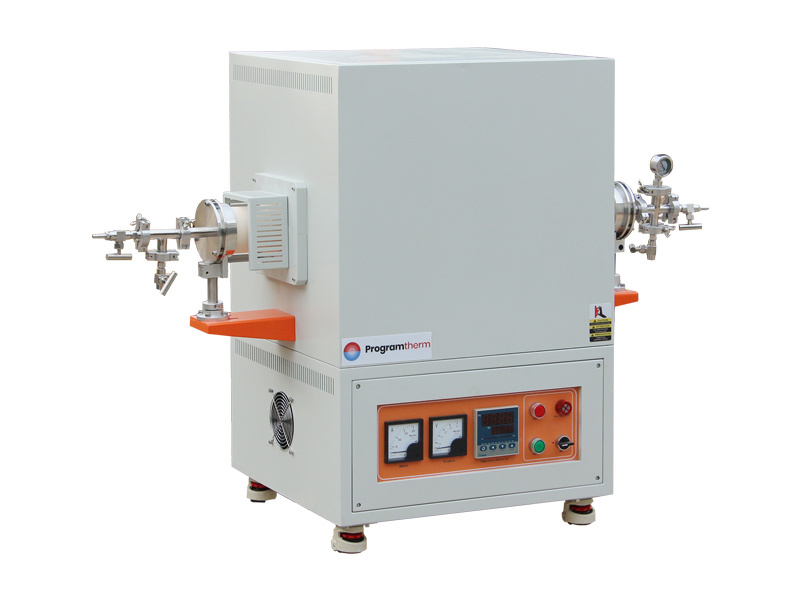

1700°C 单温区高温台式实验管式炉连接气路装置整体展示
- PT D80/300/17高温管式炉主要由炉体，炉管及支架，法兰密封配件，气路系统和温控系统等五大部分组成。
- 炉体外壳表面经过酸洗磷化，环保静电粉末喷涂烤制，抗氧化耐腐蚀，内置冷却风扇，表面温度Rt+45℃。
- 外观精致，出口品质，ISO, CE认证
1700°C 管式炉炉膛
- 炉膛材料采用高铝陶瓷纤维，经雕刻机数控精雕而成，炉壁间耦合紧密。加热元件采用U型新工艺硅钼棒，温度可升至1700℃，环绕式对流加热，温场均匀。
- 加热区长度300mm, 可适配40-80mm炉管。炉管采用氧化铝含量为99.5%的陶瓷管，耐温1700℃，炉管内部加热区临界处配备陶瓷管堵，可有效防止热量外溢，降低热损。
- 炉膛顶部中心位置开孔配备B型传感器。
快开法兰，炉管支架，宝塔气嘴
- 炉管两端配备304不锈钢密封快开法兰配件（炉料装卸快捷高效），采用耐高温氟胶密封圈密封，耐温性高于一般硅胶密封圈
- 进出气口采用G1/4英寸的宝塔气嘴，可接外径8mm的聚四氟乙烯管， 配合分子泵真空度可达10*-5torr
- 炉管上方配有防热罩，两端配备可调的法兰支架，炉管运行安全稳定
单通道供气装置
- 我公司生产的1200C-1700C实验室管式炉系列，均标配一个单通道供气装置，体积小不占空间。供气盒面板上预留进出气口，压力计，气路阀门；
- 双卡套接头，可接外径6mm的不锈钢管；标配浮子流量计，流速60-600ml/min可调。
- 可充入气体种类：保护性气体N2，Ar；还原性气体氢气，CO, CH4 等
注：充入还原性气体时，需配置止回阀，单向阀，尾气处理系统等

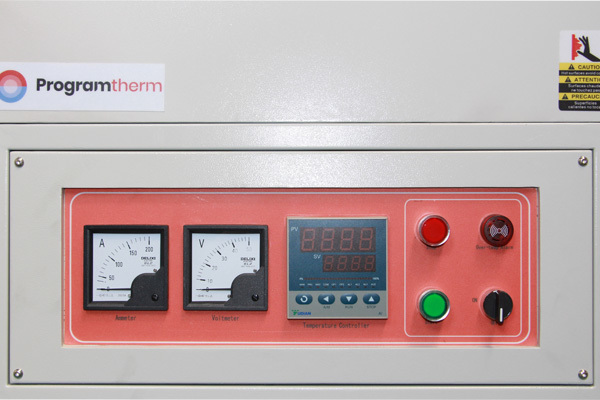

1700°C 高温管式炉控制面板
- 控制面板与炉膛采用一体式设计，由温控仪表、电流表、电压表、功能按键、报警指示灯组成
- 采用宇电PID控制器，用户可根据需要设定30段加热程序，控温精度±1℃ （岛电，欧陆，触摸屏可选）
- 具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断；具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。
- 仪表具有温度自整定的功能
- 带有485 通讯接口（选配）
1700°C系列高温管式炉升降温曲线参考
- 具备30段曲线升温功能，多段温度程序控制灵活。升温曲线呈现出一种均匀且稳定的温度上升态势，升温、保温、降温速度均匀，曲线平缓。平稳的升温曲线意味着设备运行的稳定性和安全性得到了有效保障
- 炉膛保温效果良好，自然降温，可分段控制
- 可选配触摸屏，升降温曲线实时展示在屏幕上，可下载上传等。
视频展示
-
详细技术参数
型号 PT D80/300/17 构成 炉壳，炉膛，炉管法兰配件，气路系统，真空系统，温控系统 加热区长度 300mm /12″ 均匀温度区 130mm 炉管尺寸 外径80mm 内径70mm, 长度900mm 炉管材质 氧化铝管（含量99.6%） 电源供应 5KW AC220V 50Hz 相数 单相电 工作温度 额定温度：1700℃
连续工作温度：1600℃温度均衡 +/- 5℃ 密封法兰 SS304密封快开法兰 管堵 氧化铝堵塞4个，防止加热过程中，炉膛中心热量外溢，有效降低热损 气氛性能 可通入H2, Ar, N2等 真空系统 真空度可达 10E-3 torr 气路系统 单通道浮子流量气体控制系统 （可选混气装置）
设有多个进气口和出气口
气体流量控制范围 60-600ml/min温控器 宇电PID控制器
自动调谐功能
可编程30段
温度精度+/- 1℃加热元件 硅钼棒 加热速率 额定加热速率：10℃/min
推荐加热速率：1-8℃/min热电偶类型 B型， 炉膛顶部中心开孔 ， 测量范围 0-1750C 炉体材料 碳钢双层外壳，表面环保粉末静电喷涂，抗腐蚀 炉膛材料 1800#高铝纤维板， 耐温1700°C 电器元件 施耐德制造商空气开关、交流接触器、SSR继电器等。 设备保护 超温报警、断偶，过流，漏电保护 标准 CE, ISO 质保 18个月超长质保，终身技术维护 标配清单 管式炉炉体，炉管，快开法兰，单通道气体控制装置，气管，管堵，炉钩，高温手套，安装工具，操作说明书 运输信息 重量：220 kgs
包装尺寸：W1170xL640xH960mm可选配 真空泵，陶瓷坩埚，CVD 混气装置，冷水机 售后服务 1. 消耗品如加热元件，炉管等不在保修范围内
2. 腐蚀性气体和酸性气体造成的损害不在保修范围内
3. 除外部因素或客户使用不当所导致的损坏承担运费，送货上门注意事项 1. 炉管内气压不可高于0.02MPa
2. 向炉管内通入气体时，气瓶上须安装减压阀
3. 通入还原性或易燃易爆气体前，需要先置换管内气体。置换气体可选择氮气。
4. 当使用温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态
5. 设备操作房间必须保持良好的通风
6. 样品加热且有气体持续充入时，若气压读数大于0.02MPa，须打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）尺寸比较
型号 PT D40/300/17 PT D60/300/17 PT D100/300/17 加热区长度 300mm 300mm 300mm 炉管尺寸 OD40xL900mm OD60xL900mm OD100xL900mm 功率 3 KW 5 KW 5 KW 外形尺寸(LxWxH) 1130x600x960mm 1170x640x980mm 1190x660x980mm 重量 185 KGS 238 KGS 276 KGS -
