1200℃ 单温区台式实验室管式炉 管径60mm
PT D60/400/12
单温区水平台式实验室管式炉，陶瓷纤维炉膛，电阻丝加热，采用外径60mm的石英管带快开真空法兰，配备单路气体流量装置，可使用于真空或气氛条件下的样品热处理。
电话：
附件:
- 产品描述
- 技术参数
- 视频讲解
-
- 商品名称: 1200℃ 单温区台式实验室管式炉 管径60mm
- 商品编号: PT D60/400/12
- 产品概述: 单温区水平台式实验室管式炉，陶瓷纤维炉膛，电阻丝加热，采用外径60mm的石英管带快开真空法兰，配备单路气体流量装置，可使用于真空或气氛条件下的样品热处理。
<p>配备快开法兰，单通道供气装置，预留真空抽气口</p> <p>炉管材质为高纯度石英透明玻璃管，耐腐蚀，耐高温</p> <p>配备不锈钢气阀和机械压力表，多通道进出气口</p> <p>可通气体：惰性气体，氮气，氧气，二氧化碳等</p>
产品概述
PT D60/400/12是一款单温区台式实验室管式炉，以电阻丝为加热元件，温度可达1200℃。采用外径60mm的熔融石英管和一对带针阀和仪表的不锈钢真空快开密封法兰，允许在真空或气氛条件下加热样品。该管式炉的温度由高精度的数字控制器，基于微处理器的自调谐岛电PID控制器控制，提供32段可编程，控温精度为+/-1℃。配合分子真空泵，真空度可达10^-5torr。1200°C 实验室管式炉可广泛应用于真空或气氛保护下的烧结，样品制备，硫酸分解，生产铁矿石粉，石英管制药，加热排胶，电缆，光纤，SiC 晶体退火等。可冲入的气氛有保护性气体如Ar, N2; 还原性气体如CO一氧化碳, H2 氢气等。
主要技术特点
- 温度可达1200℃
- 单温区、台式，可开合实验室管式炉
- 炉膛材料采用三菱多晶纤维原料真空抽滤，一体成型
- 内嵌式HRE合金电阻丝，环绕式加热
- 炉管材质为高纯度石英透明玻璃管，耐腐蚀，耐温高达1200°C
- 配合分子泵，真空度可达 10E-5 torr
- 配备不锈钢气阀和机械压力表，多通道进出气口
- 可通气体：惰性气体，氮气，氧气，二氧化碳，氢气等
- 炉体两端采用SS304密封快开法兰，耐高温，耐腐蚀
- 智能化32段可编程自动控温
- 超温报警、漏电保护
- CE标准
产品细节展示

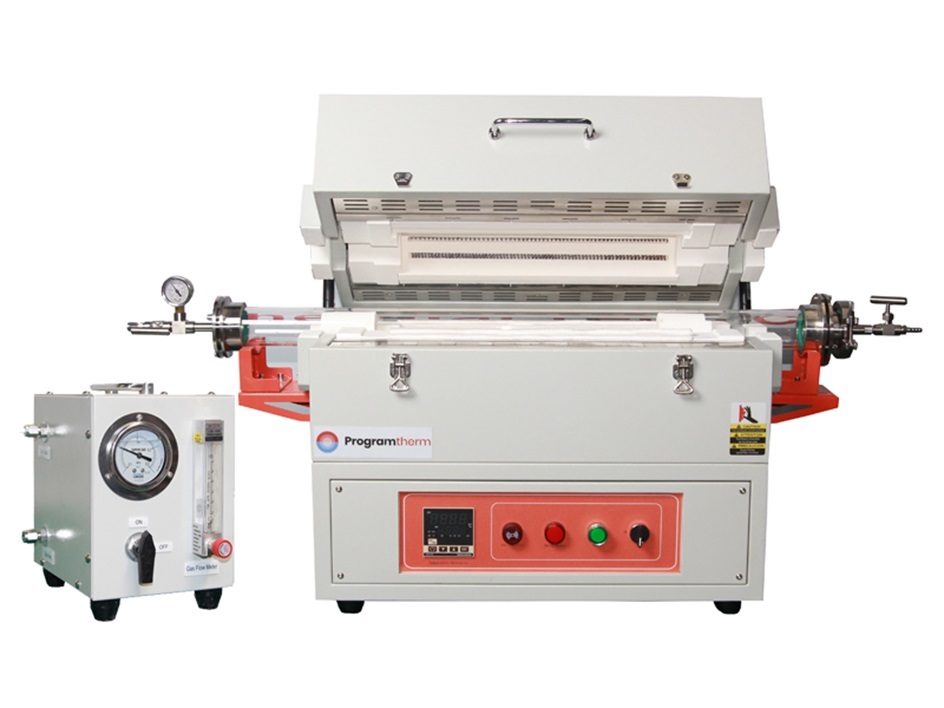

1200°C 单温区台式实验室管式炉连接气路装置整体展示
- 1200°C 管式炉主要由炉体，炉管，法兰密封配件，气路系统和温控系统等五大部分组成，其中炉体部分包括外壳和炉膛:.
- 这台机器的外壳，表面经过酸洗磷化，然后用环保静电粉末喷涂烤制，抗氧化耐腐蚀，内置冷却风扇，表面温度Rt+45℃。
- 外观精致，出口品质，ISO, CE认证
1200°C 管式炉炉膛
- 炉膛由两个半圆陶瓷纤维原料制成，真空抽滤，一体成型耦合紧密。加热元件为内嵌式HRE合金电阻丝，温度可升至1200℃，环绕式对流加热，温场均匀。
- 加热区长度400mm, 可适配40-80mm常规石英管。炉管采用高纯透明石英管，耐温1200℃，炉管内部加热区临界处配备陶瓷管堵，可有效防止热量外溢，降低热损。
- 炉膛顶部中心位置开孔配备N型传感器。

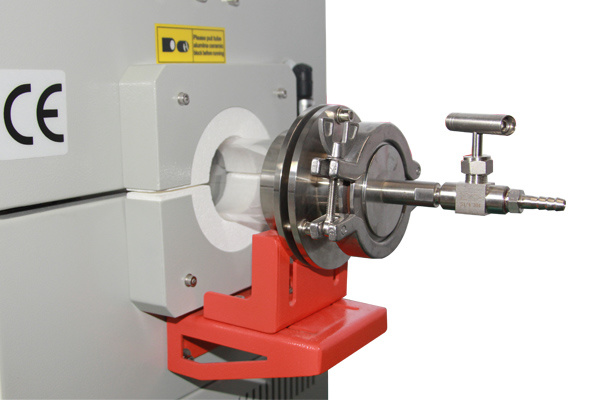

快开法兰，炉管支架，宝塔气嘴
- 炉管两端配备304不锈钢密封快开法兰配件（炉料装卸快捷高效），采用耐高温氟胶密封圈密封，耐温性高于一般硅胶密封圈
- 进出气口采用G1/4英寸的宝塔气嘴，可接外径8mm的聚四氟乙烯管， 配合分子泵真空度可达10*-7torr
- 石英管两端配备可调的法兰支架，炉管运行安全稳定
单通道供气装置
- 我公司生产的1200C-1700C实验室管式炉系列，均标配一个单通道供气装置，体积小不占空间。供气盒面板上预留进出气口，压力计，气路阀门；
- 双卡套接头，可接外径6mm的不锈钢管；标配浮子流量计，流速60-600ml/min可调。
- 可充入气体种类：保护性气体N2，Ar；还原性气体氢气，CO, CH4 等
注：充入还原性气体时，需配置止回阀，单向阀，尾气处理系统等

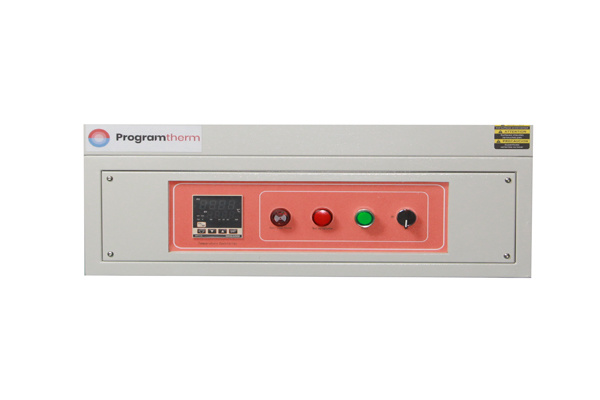

1200°C 实验室管式炉控制面板
- 控制面板与炉膛采用一体式设计，由温控仪表、电流表、电压表、功能按键、报警指示灯组成
- 采用智能PID温控仪表，用户可根据需要设定32段加热程序，控温精度±1℃ （宇电，岛电，欧陆，触摸屏可选）
- 具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断；具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。
- 仪表具有温度自整定的功能
- 带有485 通讯接口（选配）
1200°C系列高温管式炉升降温曲线参考
- 具备32段曲线升温功能，多段温度程序控制灵活。升温曲线呈现出一种均匀且稳定的温度上升态势，升温、保温、降温速度均匀，曲线平缓。平稳的升温曲线意味着设备运行的稳定性和安全性得到了有效保障
- 炉膛保温效果良好，自然降温，可分段控制
- 可选配触摸屏，升降温曲线实时展示在屏幕上，可下载上传等。
视频展示
-
详细技术参数
型号 PT D60/400/12 构成 炉壳/炉膛/炉管/炉门/支撑与固定结构/气路系统/真空系统/温控系统 加热区长度 400mm/16″ 均温区 160mm 炉管尺寸 外径60mm
长度900mm炉管材质 熔融石英，二氧化硅含量99.9% 电源 2.6KW AC208-240V 50/60Hz 相数 单相电 工作温度 额定温度 1200℃
连续工作温度 1100℃温度均匀性 +/- 5℃ 密封法兰 SS304密封快开法兰 管堵 氧化铝堵塞4个，防止加热过程中，炉膛中心热量外溢，有效降低热损 气氛性能 可通入H2, Ar, N2等
气体压力≤70000Pa真空系统 真空度可达10E-5torr，可配分子泵 气路系统 单通道浮子流量气体控制系统 （可选混气装置）
设有多个进气口和出气口
气体流量控制范围 60-600ml/min温控器 岛电PID控制器
自动调谐功能
可编程 32 段
温度精度 +/- 1℃加热元件 HRE合金电阻丝 （材质成分：铁铬铝钼） 加热速率 额定加热速率：20℃/min
推荐加热速率：15℃/min热电偶类型 N型， 炉膛顶部中心开孔 ， 测量范围 0-1260C
炉体材料 碳钢双层外壳, 表面环保粉末静电喷涂 炉膛材料 1500# 高铝陶瓷纤维板， 耐温1500°C 电气元件 施耐德制造空气开关、交流接触器、SSR继电器等。 设备保护 超温报警、断偶，漏电保护 标准 CE, ISO 质保 18个月超长质保，终身技术维护 标配清单 管式炉炉体，石英炉管，快开法兰，单通道气体控制装置，气管，管堵，炉钩，高温手套，安装工具，操作说明书 运输信息 重量：68kgs
包装尺寸：W910xL560xH710mm可选配 真空泵，石英坩埚，CVD 混气装置，冷水机 售后服务 1. 消耗品如加热元件，热电偶，石英管等不在保修范围内
2. 腐蚀性气体和酸性气体造成的损害不在保修范围内
3. 除外部因素或客户使用不当所导致的损坏承担运费，送货上门注意事项 1. 炉管内气压不可高于0.02MPa
2. 向炉管内通入气体时，气瓶上须安装减压阀
3. 通入还原性或易燃易爆气体前，需要先置换管内气体。置换气体可选择氮气。
4. 当使用温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态
5. 设备操作房间必须保持良好的通风
6. 样品加热且有气体持续充入时，若气压读数大于0.02MPa，须打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）尺寸比较
型号 PT D40/400/12 PT D80/400/12 PT D100/400/12 加热区长度 400mm 400mm 400mm 炉管尺寸 OD40xL800mm OD80xL800mm OD100xL800mm 功率 1.8 KW 2.8 KW 3.0 KW 窑炉尺寸(LxWxH) 830x450x520mm 850x470x540mm 870x490x560mm 重量 58 KGS 75 KGS 80 KGS
