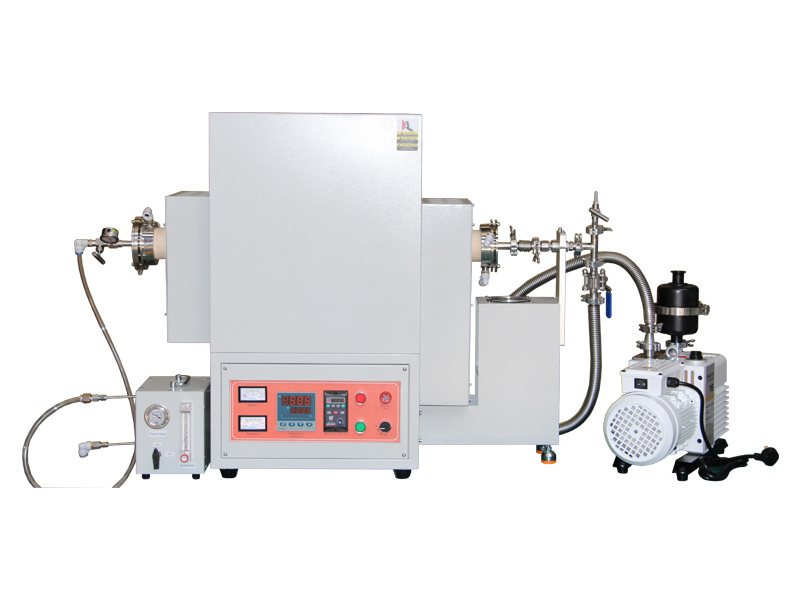

1700℃单温区CVD旋转高温真空管式炉
PTR D80/200/17
单温区CVD旋转高温真空管式炉。高纯多晶氧化铝纤维炉膛，新工艺硅钼棒加热。适用于多种粉末或颗粒物如陶瓷，碳粉，石墨烯，石英砂等新型材料在真空或气氛保护下进行退火、扩散和烧结等热处理。
电话：
附件:
- 产品描述
- 技术参数
- 视频讲解
-
- 商品名称: 1700℃单温区CVD旋转高温真空管式炉
- 商品编号: PTR D80/200/17
- 产品概述: 单温区CVD旋转高温真空管式炉。高纯多晶氧化铝纤维炉膛，新工艺硅钼棒加热。适用于多种粉末或颗粒物如陶瓷，碳粉，石墨烯，石英砂等新型材料在真空或气氛保护下进行退火、扩散和烧结等热处理。
<p>高纯刚玉管带不锈钢快开水冷法兰，炉管转速可调</p> <p>配备单通道供气系统和真空系统</p> <p>适用于多种粉末或颗粒物进行退火，烧结等</p>
产品概述
PTR D80/200/17 是一款单温区CVD旋转高温真空管式炉，转速1-10rpm自由调节。双层碳钢外壳结构，高纯多晶氧化铝纤维炉膛，CNC雕刻而成。配有高纯刚玉管和SS304快开密封法兰带旋转接头。新工艺硅钼棒加热，温场均匀。温控系统采用PID程序化控温，可编程30段，控温精度+/- 1 °C。气路系统配备单通道供气装置。真空系统配备真空泵，管路和阀门，抽速4L/S，额定真空度可达10Pa。这款管式炉适用于多种粉末或颗粒物如陶瓷，碳粉，石墨烯，石英砂等新型材料在真空或气氛保护下进行退火、扩散和烧结等热处理。
主要技术特点
- 温度可达1700℃
- 单温区，CVD，旋转，高温真空管式炉
- 高纯多晶氧化铝纤维炉膛，炉壁间耦合紧密
- 新工艺硅钼棒两侧加热，温场均匀
- 正反转可控，转速1-10RPM/min 可调
- 配备真空泵，管路及阀门，真空度可达50Pa
- 单通道供气装置，标配浮子流量计，流速可调
- PID程序化控温，可编程30段
- B型热电偶
- 超温报警、漏电保护
- CE标准
产品细节展示

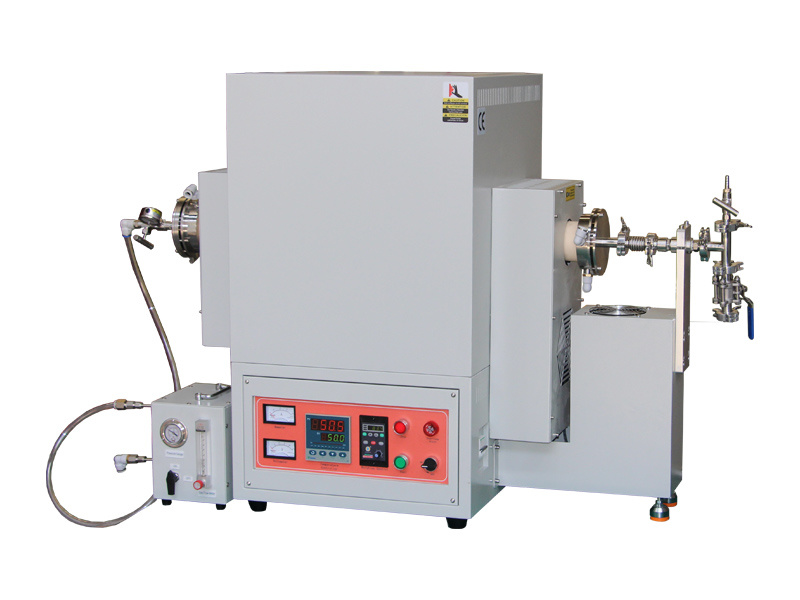

1700℃单温区CVD旋转高温真空管式炉
- 1700℃单温区CVD旋转高温真空管式炉主要由炉体，气路系统，真空系统，旋转系统和温控系统等五大部分组成。
- 炉体部分包括外壳和炉膛: 这台机器的外壳，表面经过酸洗磷化，然后用环保静电粉末喷涂烤制，抗氧化耐腐蚀，内置冷却风扇，表面温度Rt+45℃。
- 外观精致，出口品质，ISO, CE认证
1700°C 管式炉炉膛
- 炉膛采用高纯多晶氧化铝纤维原料数控雕刻制成，炉壁间耦合紧密，减少热量损失
- 三层隔热防护，能最大程度减少热量损失
- 新工艺硅钼棒，两侧加热，温场均匀，额定温度可达 1700°C
- 炉膛加热区总长200mm。炉管为高纯刚玉，加热区管径80mm
- 炉管两端配备304不锈钢快开水冷法兰和旋转接头
- 旋转系统，正反转可控，转速1-10RPM可调
- B型热电偶，使用寿命长
单通道供气装置
- 我公司生产的1200C-1700C实验室管式炉系列，均标配一个单通道供气装置，体积小不占空间。供气盒面板上预留进出气口，压力计，气路阀门
- 标配浮子流量计，流速可调。
- 可充入气体种类：保护性气体N2，Ar；还原性气体氢气，CO, CH4 等
注：充入还原性气体时，需配置止回阀，单向阀，尾气处理系统等

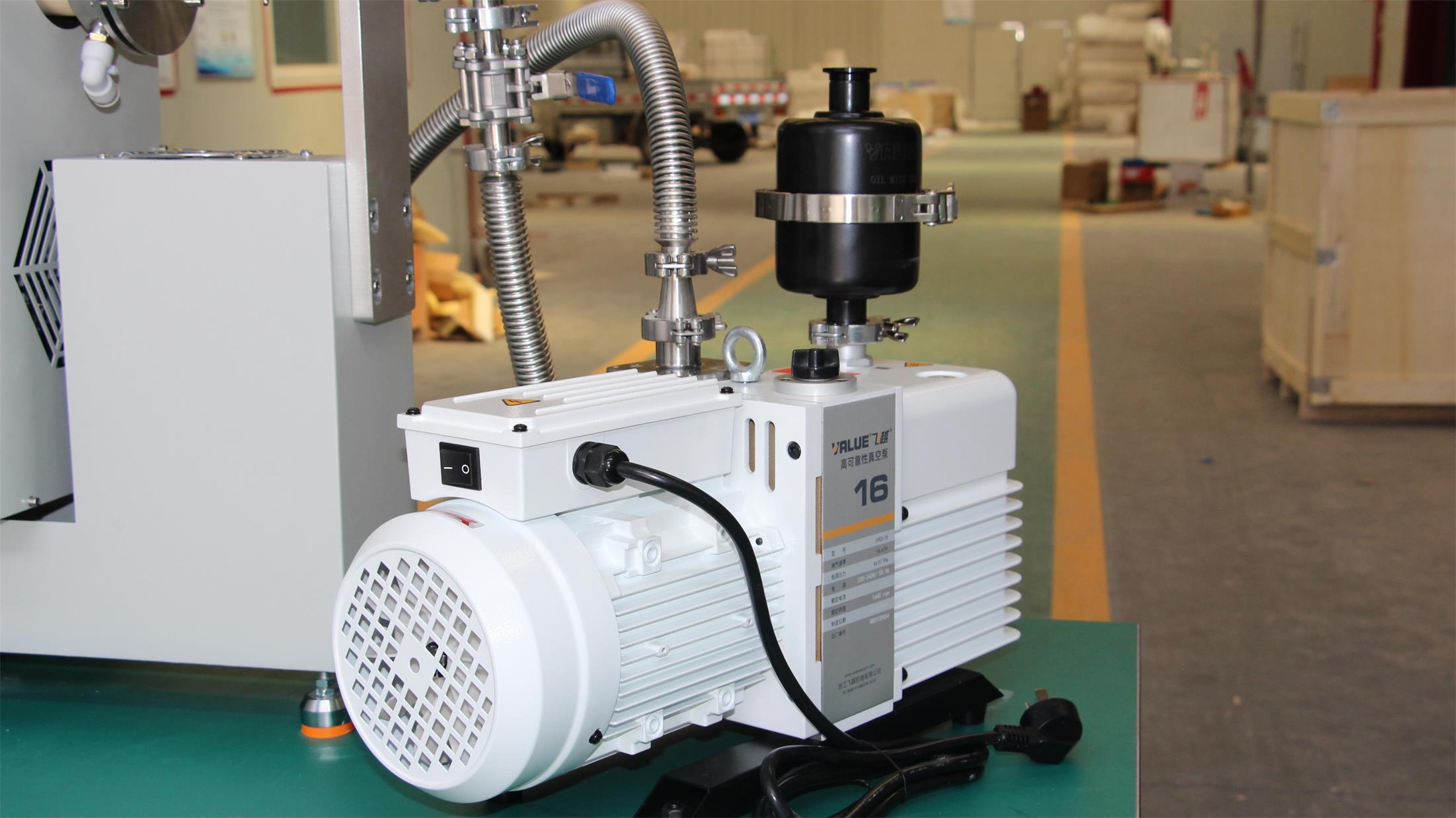

1700℃单温区CVD旋转高温真空管式炉，真空系统
- 真空系统配备真空泵，管路及阀门
- 真空泵采用国内知名品牌VRD-16, 带油雾过滤器，抽速4L/S，真空度可达10Pa

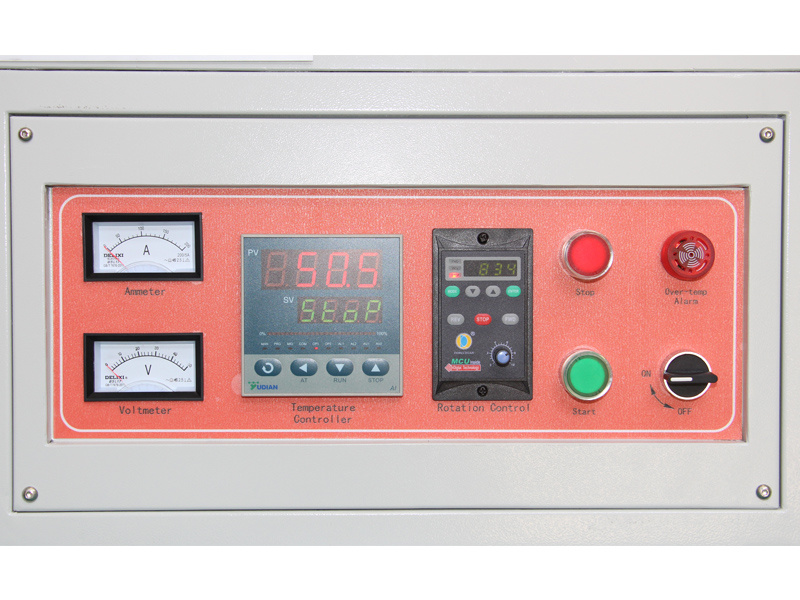

1700℃单温区CVD旋转高温真空管式炉控制面板
- 温控与炉体一体式设计，电气及温控系统安装在炉体下部，集成在控制面板上，主要由温控仪表，开关按钮等组成
- 采用智能PID温控仪表，用户可根据需要设定30段加热程序，控温精度±1℃ （宇电，岛电，欧陆，触摸屏可选）
- 具有过温，断偶，断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升
- 仪表具有温度自整定的功能
- 带有485 通讯接口（选配）
视频展示
-
详细技术参数
型号 PTR D80/200/17 构成 炉壳，炉膛，高纯刚玉管，法兰配件，气路系统，真空系统，旋转系统，温控系统等 加热区长度 200mm 均匀温度区 100mm 炉管尺寸 外径：80mm 炉管材质 高纯刚玉管 电源供应 4KW
AC220V
50Hz相数 单相电 工作温度 额定温度 1700℃
连续工作温度 1600℃温度均衡 +/- 5℃ 密封法兰 SS304快开水冷法兰 气氛性能 可通入H2,Ar，N2等
气体压力≤70000pa真空系统 真空度可达10Pa 气路系统 单通道浮子流量气体控制系统 （可选混气装置）
设有多个进气口和出气口
气体流量流速可调旋转系统 正反转可控，转速1-10RPM/min可调 炉膛模式 不可开合式 温控器 宇电PID控制器
自动调节功能
可编程 30 段
温度精度 +/- 1℃加热元件 新工艺硅钼棒，两侧加热，温场均匀 加热速率 额定加热速率：10℃/min
推荐加热速率：1-8℃/min热电偶类型 B 炉体材料 碳钢双层外壳，表面环保粉末静电喷涂 炉膛材料 高纯多晶氧化铝纤维原料 电器元件 施耐德制造商空气开关、交流接触器、SSR继电器等。 设备保护 超温报警、漏电、断偶、过温保护 标准 CE,ISO 质保 18个月超长质保，终身技术维护 标配清单 管式炉炉体，炉管，密封法兰，单通道气体控制装置，气管，管堵，炉钩，高温手套，安装工具，操作说明书 运输信息 重量：186kgs
W650xL1400xH1050mm
可选配 真空泵，自动进出料系统，气体探测系统PLC
售后服务 1. 消耗品如加热元件，热电偶，石英管等不在保修范围内
2. 腐蚀性气体和酸性气体造成的损害不在保修范围内
3. 除外部因素或客户使用不当所导致的损坏承担运费，送货上门注意事项 1. 炉管内气压不可高于0.02MPa
2. 向炉管内通入气体时，气瓶上须安装减压阀
3. 通入还原性或易燃易爆气体前，需要先置换管内气体。置换气体可选择氮气。
4. 当使用温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态
5. 设备操作房间必须保持良好的通风
6. 样品加热且有气体持续充入时，若气压读数大于0.02MPa，须打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）尺寸比较
型号 PTR D40/300/12 PTR D80/400/12 PTR D120/600/12 加热区长度 300mm 400mm 600mm 炉管尺寸 OD40xL1000mm OD80xL1000mm OD120xL1200mm 功率 1.8 KW 2.8 KW 5.0 KW 重量 60 KGS 75 KGS 145 KGS
