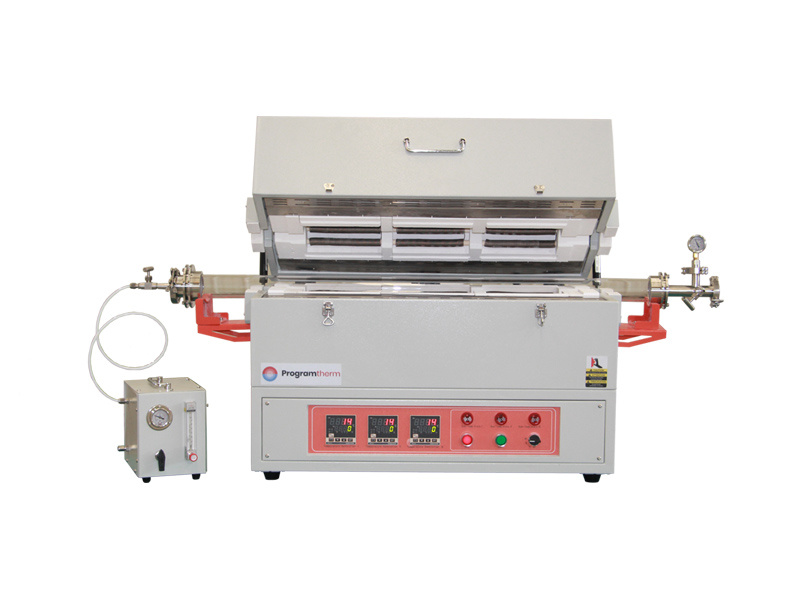

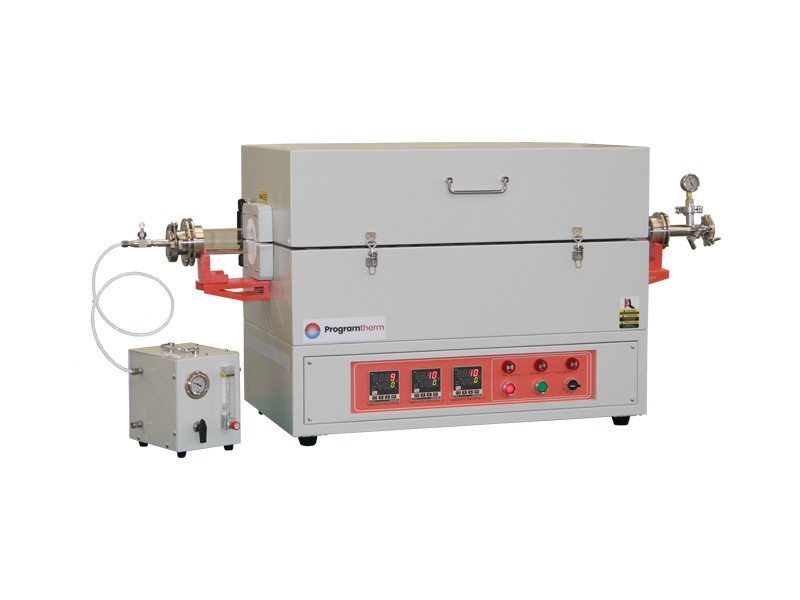

1200℃开合式三温区管式炉 配备单通道供气装置
PT D60/600/12/3
开合式三温区管式炉,带有高纯石英管和快开密封法兰。3个加热区独立控温，加热区长度600mm。适用于退火、扩散和烧结等热处理。
电话：
附件:
- 产品描述
- 技术参数
- 视频讲解
-
- 商品名称: 1200℃开合式三温区管式炉 配备单通道供气装置
- 商品编号: PT D60/600/12/3
- 产品概述: 开合式三温区管式炉,带有高纯石英管和快开密封法兰。3个加热区独立控温，加热区长度600mm。适用于退火、扩散和烧结等热处理。
<p>三个温区独立控温，配备单通道供气装置</p> <p>适配管径60的高纯石英管，304不锈钢快开法兰</p> <p>温控与炉体一体式设计，可设置50段升降温程序</p>
产品概述
PT D60/600/12/3是一款特殊定制的开合式三温区管式炉，配备单通道供气装置。加热区长度600mm，共分为三个温区，每个温区可独立控温。双层钢制风冷外壳，抗氧化耐腐蚀，表面温度低。高纯多晶氧化铝纤维炉膛，HRE合金电阻丝加热，额定温度可达1200℃。炉膛可适配管径60的高纯石英管，采用304不锈钢快开法兰和耐高温氟胶圈密封。气路系统配备单通道供气装置。温控系统部分可设置50 段升降温程序，控温精度+/- 1 °C，温场均匀。这款三温区管式炉适用于多种材料如二硫化钼或其它2维材料在真空或气氛保护下对样品进行退火、扩散和烧结等热处理。
主要技术特点
- 额定温度1200℃
- 三个独立温区，加热区长度600mm
- 双层碳钢风冷外壳，降低表面温度
- 高纯多晶氧化铝纤维炉膛，减少热量损失
- HRE合金电阻丝加热，炉丝穿管，悬挂式排布
- 高纯石英管，采用304不锈钢快开法兰和耐高温氟胶圈密封
- 配备单通道供气装置，流速可调
- 智能岛电PID控制器，50段可编程自动控温
- 加热速率范围 1-25℃/min
- N型热电偶，使用寿命长
- CE标准
产品细节展示

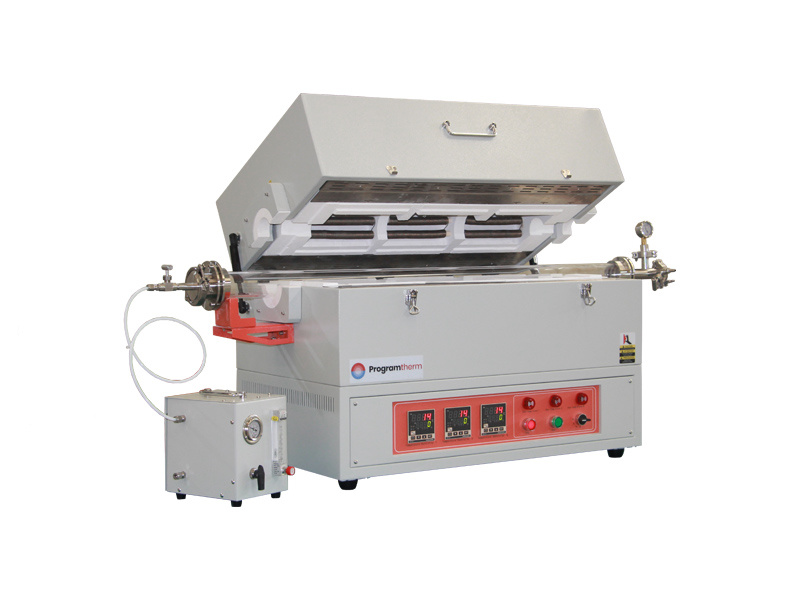

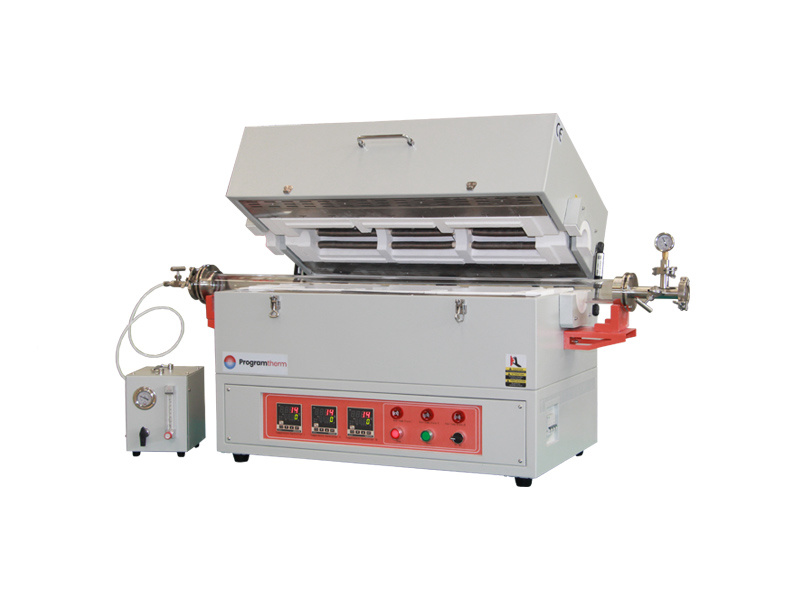

1200℃ 开合式三温区管式炉
- PT D60/600/12/3 开合式三温区管式炉主要由炉壳，炉体，气路系统和温控系统等四大部分组成。
- 炉体外壳表面经过酸洗磷化，环保静电粉末喷涂烤制，抗氧化耐腐蚀，表面温度Rt+45℃。
- 外观精致，出口品质，ISO, CE认证

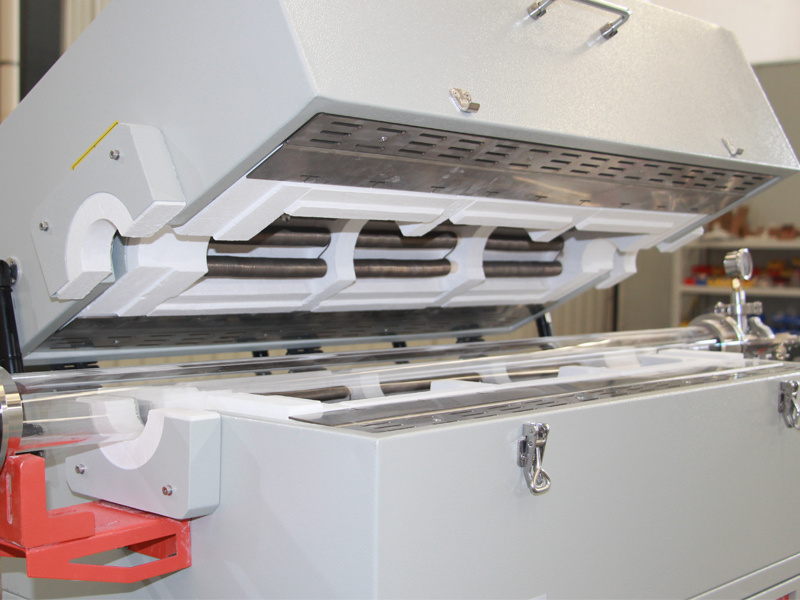

1200℃ 开合式三温区管式炉，炉膛
- 炉膛采用高纯多晶氧化铝纤维原料制成，真空抽滤，一体成型，耦合紧密，减少能量损失。
- 加热元件采用HRE合金电阻丝，炉丝穿管，悬挂式排布，30分钟可升至 1200°C，环绕式对流加热，温场均匀。
- 加热区长度600mm，共分为三个温区，可实现阶梯控温。
- 炉膛可适配管径60的高纯石英管，采用304不锈钢快开法兰和耐高温氟胶圈密封。
- N型热电偶，使用寿命长。
1200℃ 开合式三温区管式炉，气路系统
- 配备单通道供气装置，预留进出气口，压力计，气路阀门，标配浮子流量计
- 流速可调
1200℃ 开合式三温区管式炉，温控系统
- 温控与炉体一体式设计，电气及温控系统安装在炉体下部，集成在控制面板上，主要由温控仪表，开关按钮等组成。
- 面板上设有3台仪表，可分别对炉膛内三个温区独立控温。
- 智能PID温控仪表，可设置50 段升降温程序，控温精度+/- 1 °C ，仪表自整定，无过冲。
- 具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断；具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。
- 带有485 通讯接口（选配）
1200℃系列管式炉升降温曲线参考
- 具备50段曲线升温功能，多段温度程序控制灵活。升温曲线呈现出一种均匀且稳定的温度上升态势，升温、保温、降温速度均匀，曲线平缓。平稳的升温曲线意味着设备运行的稳定性和安全性得到了有效保障
- 炉膛保温效果良好，自然降温，可分段控制
- 可选配触摸屏，升降温曲线实时展示在屏幕上，可下载上传等。
视频展示
-
详细技术参数
型号 PT D60/600/12/3 构成 炉壳，炉膛，炉管，气路系统，温控系统 加热区长度 三温区，600mm 炉管尺寸 外径：60mm 炉管材质 高纯石英管 电源供应 12KW
AC400V
50Hz相数 三相电 工作温度 额定温度 1200℃
连续工作温度 1100℃温度均衡 +/- 5℃ 气路系统 单通道供气装置，预留进出气口，压力计，气路阀门，标配浮子流量计
流速可调炉膛模式 开启式 温控器 岛电PID控制器
自动调节功能
可编程 50 段
温度精度 +/- 1℃加热元件 HRE合金电阻丝，炉丝穿管，悬挂式排布 加热速率 加热速率范围：1-25℃/min 热电偶类型 N 炉体材料 碳钢双层外壳 炉膛材料 高纯多晶氧化铝纤维原料，真空抽滤，一体成型耦合紧密 电器元件 施耐德制造商空气开关、交流接触器、SSR继电器等。 设备保护 超温报警、漏电保护、过温保护 标准 CE, ISO 质保 18个月超长质保，终身技术维护 标配清单 炉体，炉管，高温手套，说明书 运输信息 重量: 200kgs
W700xL1370xH880mm可选配 真空泵，气体探测系统PLC 售后服务 1. 消耗品如加热元件，石英管等不在保修范围内
2. 腐蚀性气体和酸性气体造成的损害不在保修范围内
3. 除外部因素或客户使用不当所导致的损坏承担运费，送货上门注意事项 1. 炉管内气压不可高于0.02MPa
2. 向炉管内通入气体时，气瓶上须安装减压阀
3. 通入还原性或易燃易爆气体前，需要先置换管内气体。置换气体可选择氮气。
4. 当使用温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态
5. 设备操作房间必须保持良好的通风
6. 样品加热且有气体持续充入时，若气压读数大于0.02MPa，须打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）尺寸比较
型号 PTC D40/600/17/3 PTC D80/600/17/3 PTC D100/600/17/3 加热区长度 600mm 600mm 600mm 炉管尺寸 OD40xL1200mm OD80xL1200mm OD100xL1200mm 功率 7 KW 12 KW 15 KW 重量 130 KGS 175 KGS 200 KGS -
